摘　要：通过工程实例介绍双套管取土无共振沉管桩机在基础工程拔桩清障施工中的作用，较水冲法具有不稀化土层，较全回转钻机成本降低50%，适合于我国广大地区基础工程清障施工。

关键词：套管取土无共振、偏心力矩可调式振动锤、拔桩

1、设备组成

双套管取土无共振沉管桩机包括履带式多功能桩架、150-240KW偏心力矩可调式振动锤、夹具、双套管。桩机核心技术在于偏心力矩无级可调式振动锤，而且具有激振力大、低噪音、低温升等优点。

2、拔桩

上世纪八、九十年代，在我国东部沿海城市广泛采用预制桩、沉管灌注桩和钻孔灌注桩盖多层住宅，现在随着城镇建设的发展，原来多层住宅楼所处的地段又往往都是寸土寸金的城市。

　　沉管灌注桩和钻孔灌注桩，配筋基本上是桩长的2/3，而且，沉管桩还有桩尖，采用此方法能一管打尽，如图5浙江嘉兴工地如是两节预制桩，是基本很少为通长配筋，而是钢筋笼长仅是桩长的2/3，采用挖出桩头起拔，势必将素砼桩部分断在地下。套管取土无共振沉管桩机却可以圆满完成拔整根桩，而且，还将沉管灌注桩桩尖也一并带出。

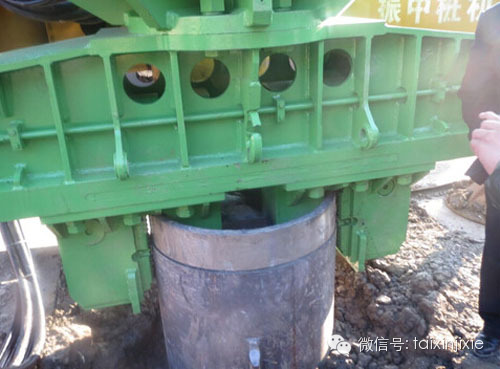

 图1 振动锤通过夹具将双套管振入土层

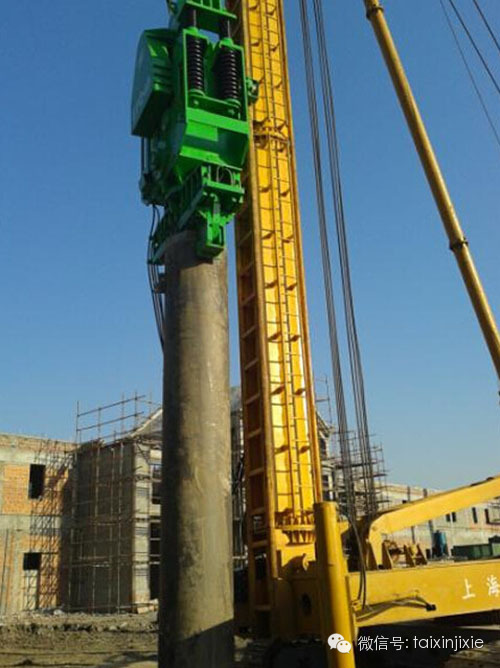

 图2 夹具夹住内套管上拔

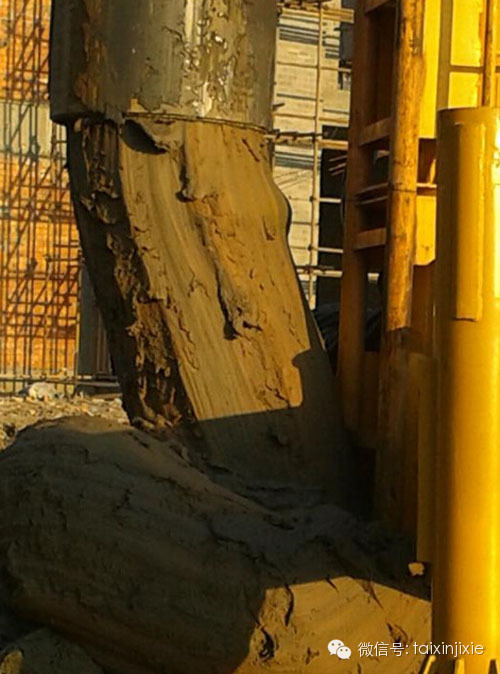

 图3 振动锤将内套管内下节素砼桩身振落

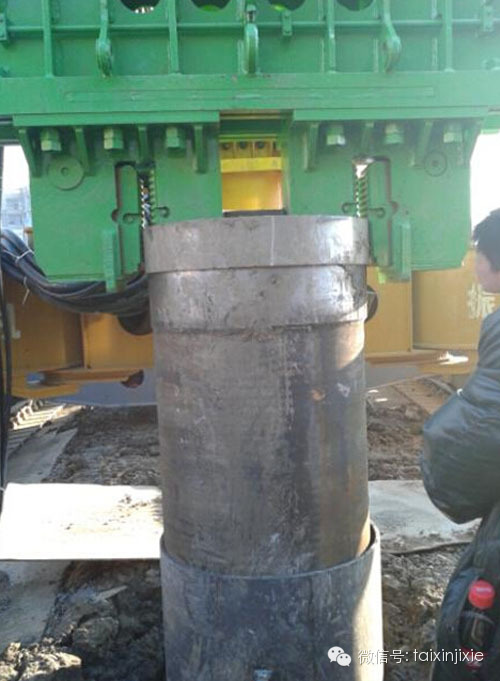

 图4 振动锤将上节钢筋砼桩身振落

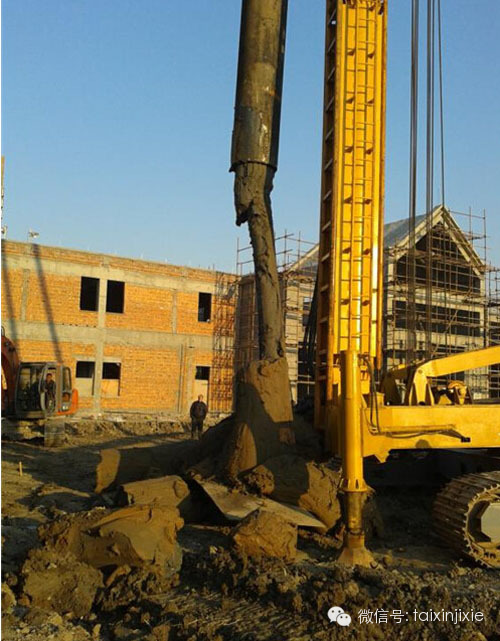

 图5 嘉兴工地将原沉管桩桩尖一管打尽

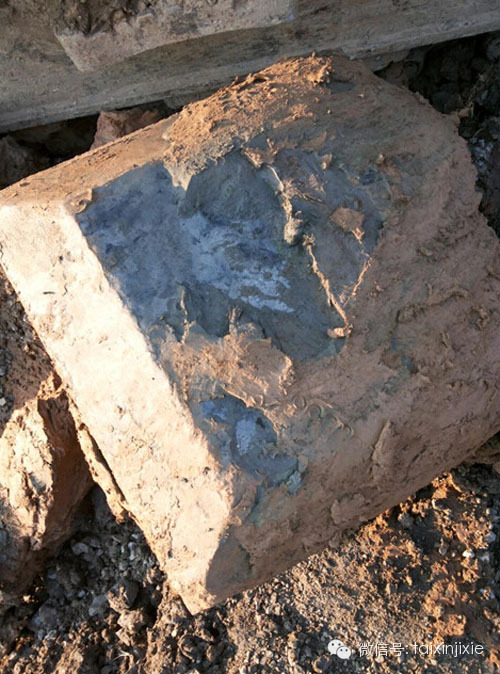

 图6 内套管内可见上浮1.8m的钢筋砼桩头卡在夹具内牙之间

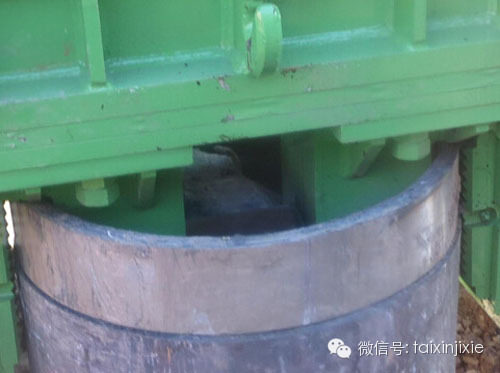

 图7 内套管内可见上浮1.8m的钢筋砼桩身及钢筋头

拔桩原理：当双套管下沉深度超过旧桩桩长1-2m，在沉管过程中，由于振动锤的高频振动，使部分土层局部液化而轻松进入内管，这样，一可避免挤土效应破坏地下管网或影响邻近建筑物安全；二可利用上涌土将旧桩上抬（图6、7）。然后，在无振动状态下上拔内管，直到完全拔出，土与内管的内壁间的摩擦力大于管内土与旧桩的重量，使内管里的土和旧桩在静拔时不会掉下。

应用工程如嘉兴工地拔Φ377直径，桩长11-15m的旧沉管灌注桩项目，套管Φ800，套管长16m,场地地质如表1。原桩顶标高在地面下1.5m,当套管顶端振沉离地面1m时，内管内己出现旧桩顶，桩身上浮约1.8m。
